Регулировка седла (ССУ) полуприцепа

Каждому владельцу тягача или дальнобойщику знакома ситуация, когда в дороге появляется стук сзади машины. В таких случаях в первую очередь стоит проверить состояние подвески, рессор и амортизаторов. Если с этими элементами всё в порядке, следует обратить внимание на седельно-сцепное устройство (ССУ), которое профессионалы называют просто "седлом тягача". Если узел вышел из строя, особенно в пути, важно знать, как отрегулировать его самостоятельно, чтобы доехать до ближайшей станции технического обслуживания.

Седельно-сцепные устройства – это ключевые элементы, которые соединяют тягач с полуприцепом. Их конструкция разрабатывается с учётом строгих технических стандартов и требований безопасности. При этом любые изменения в устройстве без соответствующего разрешения делают эксплуатацию транспортного средства незаконной. Поэтому при настройке или ремонте ССУ необходимо строго следовать рекомендациям производителя и соблюдать правила безопасности.

Роль и особенности седельно-сцепного устройства

Седло – это основной компонент, обеспечивающий сцепление тягача с полуприцепом. Современные ССУ постоянно совершенствуются, чтобы соответствовать актуальным требованиям автотранспортной отрасли. Благодаря внедрению электронных систем и автоматизации, процесс эксплуатации стал безопаснее, а ремонт и обслуживание – проще. Кроме того, время, необходимое для сцепки и расцепки, значительно сократилось.

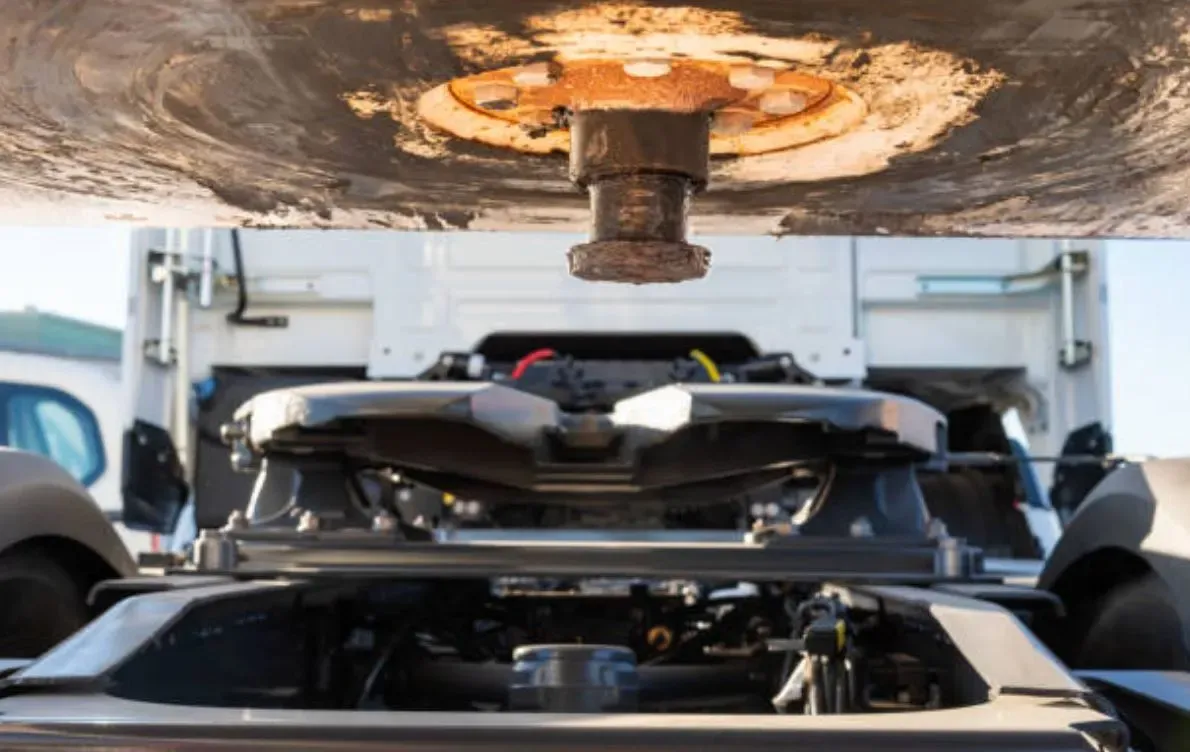

Современные седельно-сцепные устройства включают в себя несколько ключевых компонентов: опорную плиту, замковый механизм и узлы гибкости. Сцепление тягача с полуприцепом происходит следующим образом: шкворень полуприцепа входит в прорезь опорной плиты тягача и фиксируется замковыми элементами.

Существует два основных типа механизмов сцепления: одно- и двухзахватные.

• Однозахватные механизмы чаще встречаются на грузовиках европейского производства.

• Двухзахватные более характерны для отечественного автомобилестроения. Их особенность заключается в том, что тяговые усилия воспринимаются исключительно захватами и сопряжёнными с ними пальцами. В однозахватных механизмах нагрузка дополнительно передаётся на запорный кулак, что повышает надёжность и безопасность конструкции.

Для обеспечения гибкости сцепления седельно-сцепные устройства имеют три степени свободы. Это позволяет полуприцепу поворачиваться, а также совершать продольное качание и наклоны.

Классификация седельно-сцепных устройств

1. По уровню автоматизации:

   • Полуавтоматические. Часть процесса сцепки выполняется вручную.

   • Автоматические. Процесс полностью автоматизирован благодаря использованию пневматических и электронных систем.

2. По количеству захватов:

   • Однозахватные.

   • Двухзахватные.

3. По степеням свободы:

   • С двумя степенями свободы. Такое устройство позволяет полуприцепу поворачиваться в горизонтальной плоскости на 90 градусов (центр вращения – шкворень) и совершать продольное качание под определённым углом. Эти механизмы подходят для эксплуатации на ровных дорогах.

   • С тремя степенями свободы. Дополнительно к вышеуказанным возможностям устройство позволяет выполнять поперечное качание с углом отклонения до 15 градусов. Такие механизмы незаменимы при движении по бездорожью.

Чаще всего о наличии проблемы в седле сигнализирует нехарактерный звук, который может возникать не только при остановке, но и во время движения. В таких случаях регулировка ССУ становится обязательной. Чтобы устранить проблему, первым делом необходимо снять седло и проверить состояние резинок, втулок, а при необходимости заменить их. Также важно очистить место хождения клина от загрязнений.

Одним из важных элементов устройства являются подушки. Для их проверки нужно снять седло и убедиться, что оно не лежит на подрамнике. Если это так, подушки необходимо заменить на новые. Изношенные подушки могут привести к нарушению работы всего механизма.

Обязательно следует оценить состояние запорных механизмов. Если доступ к ним открыт, регулировка может быть выполнена самостоятельно. Также стоит регулярно проверять устройство на наличие люфта. Если люфт обнаружен, седло либо регулируют, либо заменяют. Причиной люфта часто становятся изношенные полимерные вкладыши, которые располагаются между основанием седла и кронштейнами. Использование отработанных или неподходящих вкладышей (например, от легковых автомобилей) может привести к ускоренному износу деталей.

Эксплуатация тягача и полуприцепа с неисправным седлом категорически запрещена. Это может привести к повреждению замка и других деталей ССУ. Специалисты рекомендуют проводить обслуживание седельно-сцепного устройства каждые 5000 км пробега.

Настройку седельно-сцепного устройства следует выполнять вместе с полуприцепом. Регламент регулировки и порядок действий описаны в руководствах по эксплуатации для конкретной модели ССУ, так как у разных производителей могут быть свои нюансы.

Если детали немонолитного седла износились и гарантийный срок их эксплуатации истёк, можно воспользоваться проверенным методом – "наваривание" клина или губки с последующей проточкой. При износе цилиндрической поверхности опорной плиты рекомендуется обратиться к токарю для восстановления детали: выточки новой "подковки" или наваривания плиты с последующей обработкой абразивным кругом.

Основные неисправности ССУ, причины и методы их устранения

1. ССУ тягача не закрывается:

   • Возможная причина: слишком высокий шкворень.

     Решение: убедитесь, что опорная плита находится на одном уровне или отличается по высоте не более чем на 50 мм от ССУ.

   • Другая причина: неровное положение опорной плиты или несоответствующий размер шкворня.

     Решение: проверьте правильность установки шкворня и опорной плиты.

2. ССУ тягача не открывается:

   • Чаще всего это связано с тем, что прицеп находится на другом уровне относительно тягача.

     Решение: освободите замок ССУ и скорректируйте уровень прицепа.

   • Если проблема вызвана износом деталей из-за несвоевременного обслуживания, потребуется помощь специалистов на СТО.

3. ССУ тягача не остаётся в положении готовности:

   • Причина: деформация запорного крюка или неисправность натяжной пружины.

     Решение: заменить повреждённые детали.

4. ССУ тягача не остаётся в открытом положении:

   • Причина: деформация стопора или поломка пружины.

     Решение: заменить стопор или пружину.

5. ССУ тягача и полуприцеп перемещаются относительно друг друга:

   • Проблема сопровождается характерным стуком. Это может быть вызвано избыточным люфтом опоры или запорного механизма.

     Решение: диагностику должен выполнить мастер, который определит необходимость регулировки или замены элементов.

Основные правила ухода за ССУ

Чтобы продлить срок службы седельно-сцепного устройства и избежать частых поломок, важно придерживаться следующих рекомендаций:

1. Перед каждым выездом проверяйте надёжность крепления ССУ к раме автомобиля.

2. Регулярно осматривайте состояние захватов, запорного кулака и пружин защёлки.

3. Убедитесь в отсутствии люфта между тягачом и полуприцепом.

4. Проводите чистку и смазку всех подвижных элементов механизма.

5. Следите за состоянием подушек и полимерных вкладышей.

6. Выполняйте обслуживание ССУ каждые 5000 км пробега или согласно рекомендациям производителя.

Следуя этим простым правилам, можно существенно повысить надёжность сцепки тягача с полуприцепом, обеспечить безопасность движения и продлить срок службы всех узлов и механизмов ССУ.
