Распиновка розеток полуприцепов грузовиков: особенности подключения и типы разъемов

если вы владелец грузового автомобиля или занимаетесь его обслуживанием, то наверняка сталкивались с необходимостью разобраться в распиновке розеток для полуприцепов. Освещение и работа электрооборудования прицепа напрямую зависят от правильного подключения разъемов, поэтому важно понимать, как устроены эти системы. в данной статье мы подробно рассмотрим разновидности розеток освещения для грузовиков, их распиновку, а также способы подключения. Кроме того, уделим внимание различиям между европейскими и американскими стандартами.

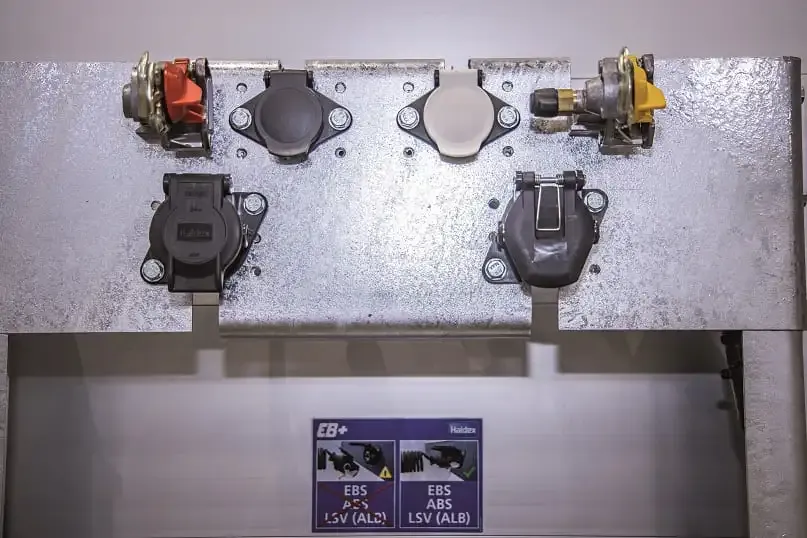

Разновидности розеток освещения для грузовиков

Розетки освещения для полуприцепов делятся на несколько типов, каждый из которых имеет свои особенности и предназначение. Наиболее распространены два типа разъемов — Тип N и Тип S.

Тип N

Разъемы типа N используются для подключения основных световых приборов, таких как:

• индикаторы торможения;

• габаритные огни;

• боковые указатели поворота.

Конструкция разъема N имеет одинаковую толщину контактов, за исключением контакта для массы, который выполнен с увеличенным диаметром для обеспечения надежного соединения.

Тип S

Разъемы типа S предназначены для питания дополнительного оборудования:

• фонари заднего хода;

• противотуманные фары;

• другие вспомогательные устройства.

Основное отличие разъема S от N заключается в форме контакта массы — здесь он выполнен в виде трубки. также разъемы могут отличаться по цвету крышек:

• черный цвет указывает на тип N;

• белый цвет используется для типа S.

Важно помнить, что несмотря на внешнюю схожесть, эти разъемы не являются взаимозаменяемыми. Неправильное подключение может привести к сбоям в работе электрооборудования.

15-полюсная розетка

Кроме стандартных 7-контактных разъемов типов N и S, существует также 15-полюсная розетка, которая применяется для подключения более сложных систем освещения и электроники. Она обеспечивает работу таких систем, как ABS и EBS (антиблокировочная система и электронная система торможения).

Два способа подключения розеток

для подключения розеток полуприцепов можно использовать один из двух методов: штатный или универсальный.

Штатный способ подключения

Этот метод предполагает использование заводских схем подключения, которые разработаны производителем автомобиля. Он подходит для тех случаев, когда вы работаете с оригинальными комплектующими и хотите сохранить заводские настройки электрооборудования.

Универсальный способ подключения

Универсальный метод применяется, если необходимо подключить розетку к автомобилю другой марки или модели. Например, если вы используете полуприцеп с тягачом разных производителей. Этот способ требует знания общей схемы распиновки разъемов и может включать адаптацию проводки.

Распиновка 15-контактной розетки

15-контактные разъемы являются стандартом для большинства современных грузовиков и полуприцепов, включая европейские, азиатские, российские и американские модели. Несмотря на разнообразие производителей, основная схема распиновки остается одинаковой, хотя расцветка проводов может отличаться.

Пример схемы распиновки:

• Желтый контакт — левый поворотник;

• Зеленый контакт — правый поворотник;

• Белый контакт — земля;

• Голубой контакт — противотуманные фары;

• Красный контакт — стоп-сигнал.

для точного подключения рекомендуется использовать документацию конкретной модели автомобиля или полуприцепа. это особенно важно при работе с ABS и EBS.

Распиновка 7-контактной розетки

7-контактные разъемы — это наиболее простой вариант подключения, который используется на многих старых моделях грузовиков. Схема распиновки выглядит следующим образом:

• Красный провод — тормозной сигнал;

• Черный провод — левый габарит;

• Коричневый провод — правый габарит;

• Желтый провод — левый поворотник;

• Зеленый провод — правый поворотник;

• Белый провод — масса;

• Голубой провод — резервный контакт.

Этот тип разъема подходит для базовых функций освещения и не поддерживает сложные системы вроде ABS или EBS.

Один из вариантов представлен на схеме ниже

Распиновка 13-контактной розетки

если 7-контактные разъемы обеспечивают минимальный функционал, то 13-контактные розетки позволяют подключить более сложные системы освещения и электроники. Распиновка включает больше контактов, но принцип остается тем жё: каждому номеру соответствует определенный цвет провода и функция.

Пример:

• Контакт 1 (желтый) — левый поворотник;

• Контакт 4 (зеленый) — правый поворотник;

• Контакт 3 (белый) — масса.

при работе с таким типом разъема важно учитывать специфику конкретной модели автомобиля.

Пины разъемов ABS и EBS для прицепа, полуприцепа, тягача

Разъемы ABS и EBS имеют свои особенности распиновки. Основные элементы схемы:

• Контакт 30 — постоянный “+”,  питание электроклапанов ABS;

• Контакты CANH и CANL — используются только для EBS;

• Лампа неисправности системы ABS подключается через отдельный контакт.

Расцветка проводов может варьироваться в зависимости от производителя:

• Темно-красный;

• Черный или серый;

• Желтый яркий;

• Бело-зеленый (для EBS).

для полуприцепов используются аналогичные схемы с небольшими вариациями.

Разница между американскими и европейскими стандартами

Многие считают, что американские и европейские розетки значительно отличаются друг от друга. Однако это не совсем так. Основное различие заключается в стандартах расцветки проводов и некоторых конструктивных особенностях разъемов. с технической точки зрения замена одного типа на другой возможна при использовании адаптеров или корректировке схемы подключения.

Распиновка розеток полуприцепов грузовиков играет ключевую роль в обеспечении безопасности на дороге. Правильное подключение позволяет избежать сбоев в работе освещения и электрооборудования. Выбор типа разъема зависит от модели автомобиля, а также от требований к функциональности системы освещения.

если вы работаете с грузовыми автомобилями, важно знать основные схемы распиновки и уметь адаптировать их под конкретную задачу. Надежное соединение всех контактов гарантирует стабильную работу систем ABS, EBS и других элементов электрооборудования.
