Гибка металла: полное руководство по технологиям
Гибка металла — это процесс пластической деформации листовой заготовки, в результате которой ей придается требуемая пространственная форма без нарушения целостности материала. Эта операция является ключевой в слесарном деле и современном промышленном производстве, позволяя создавать сложные детали с высокой точностью и прочностью.
Что такое гибка металла в слесарном деле
Сущность гибки металла заключается в способности металлической заготовки под воздействием внешней силы пластически деформироваться, изменяя свою первоначальную форму без разрушения. В процессе гибки происходит одновременное воздействие на материал — внешние слои металла растягиваются, а внутренние — сжимаются. Нейтральный слой между ними практически сохраняет свою первоначальную длину .
Операция гибки металлов широко применяется в производстве полуприцепов для создания элементов каркаса, обшивки, кронштейнов и других конструктивных компонентов, требующих точной пространственной конфигурации.
Основные преимущества гибки листового металла
Высокая прочность конструкции: В отличие от сварных соединений, гнутые детали не имеют швов, которые часто становятся очагами коррозии и слабыми местами конструкции .
Экономическая эффективность: Технология гибки более выгодна по сравнению со сваркой или литьем, так как требует меньше энергозатрат и позволяет быстрее производить детали .
Сохранение свойств материала: При правильном выполнении процесса гибки физические и химические свойства металла сохраняются, что обеспечивает долговечность изделия .
Минимальное количество отходов: Технология позволяет оптимально использовать материал, сокращая производственные потери .
Эстетичный внешний вид: Гнутые детали имеют аккуратный вид без сварочных швов и деформаций .
Оборудование для гибки металла

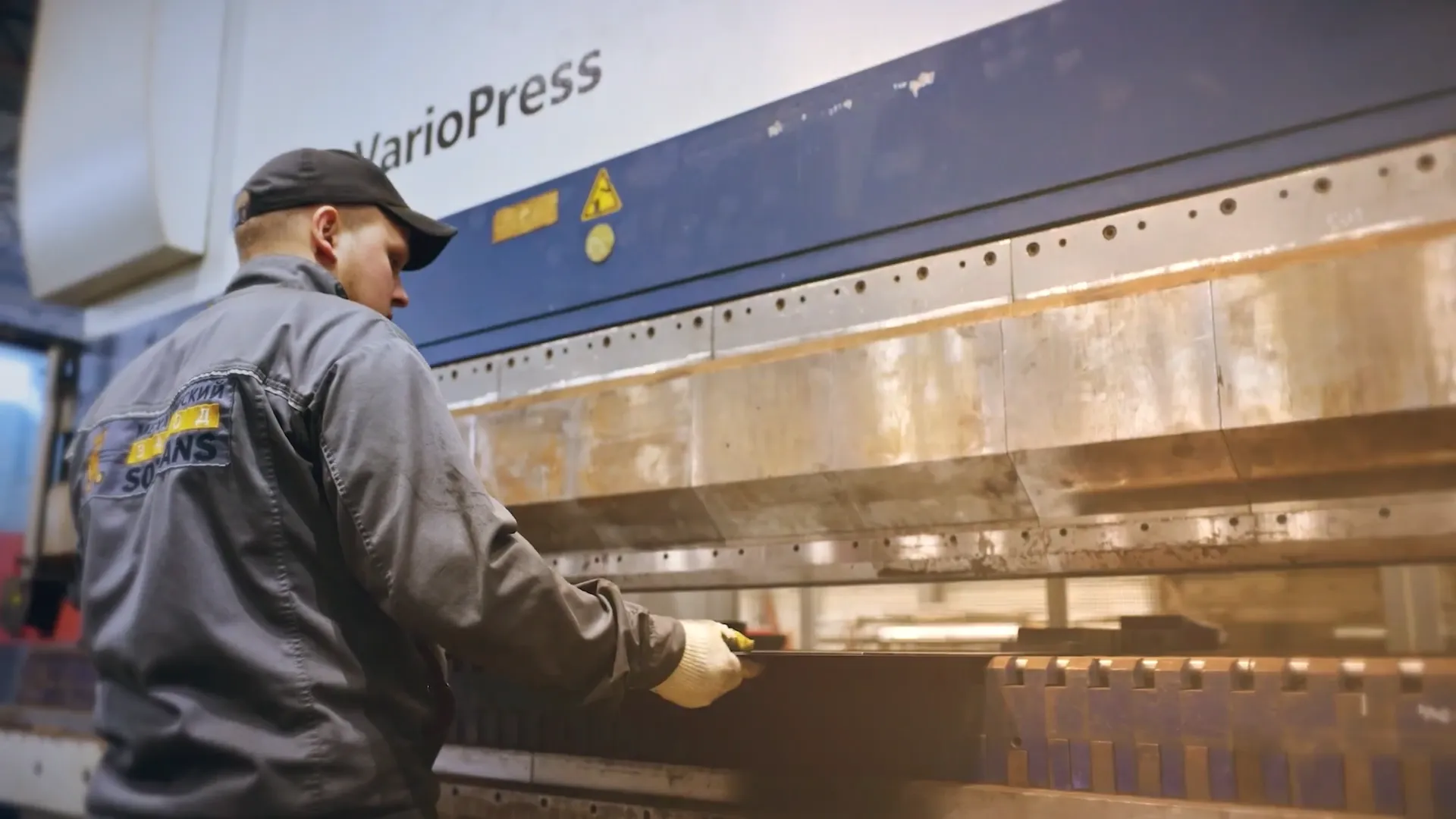

Станок для гибки листового металла называется листогибом или листогибочным прессом . Современное оборудование для гибки можно классифицировать по нескольким признакам:
Типы листогибочного оборудования
Гидравлические прессы: Используют жидкость под давлением для создания усилия. Оптимальны для работы с прочными металлами, обеспечивают высокую производительность и контроль параметров обработки .
Электромеханические станки: Приводятся в действие электродвигателями, редукторами и системами привода. Отличаются простотой управления и возможностью обработки листового металла толщиной до 2,5 мм .
Ручные листогибы: Применяются для штучного производства или мелкосерийных работ, требуют значительных физических усилий .
Вальцы и роликовые станки: Используются для гибки радиусных деталей и изготовления труб .
Современные листогибочные прессы с ЧПУ обеспечивают высочайшую точность и повторяемость операций, что особенно важно при серийном производстве деталей для полуприцепов .
Как определить, подходит ли металл для гибки
Способность металла к гибке определяется его пластичностью — свойством деформироваться без разрушения. Для оценки пригодности материала учитывают несколько факторов:
Толщина материала: Чем тоньше лист, тем легче его гнуть.
Радиус гибки: Минимально допустимый радиус зависит от пластичности материала и его толщины .
Направление прокатки: Гибка вдоль волокон материала дает лучшие результаты, чем поперек .
Предел текучести: Материалы с низким пределом текучести легче поддаются гибке .
Хрупкие материалы (например, чугун или закаленные стали) не поддаются гибке и склонны к образованию трещин . Перед началом массового производства рекомендуется проводить пробную гибку на образцах материала.
Технологии гибки металла в современном производстве
Воздушная гибка: Наиболее распространенный метод, при котором лист не контактирует полностью с матрицей. Обеспечивает гибкость процесса — изменение угла гиба без смены инструмента .
Дноформовочная гибка: метод металлообработки, при котором лист металла плотно прижимается к нижней части V-образных штампов. Пуансон заставляет металл формировать ту же форму, что и штамп.
Чеканка: Метод, требующий значительных усилий (в 5-8 раз больше, чем при воздушной гибке), но обеспечивающий высокую точность и малый радиус гиба .
Валковая гибка: Используется для изготовления труб или конусов различной формы, а также для больших радиусов .
Применение гибки металла в производстве полуприцепов
В производстве полуприцепов гибка металла находит широкое применение:
Изготовление элементов каркаса и усиливающих профилей
Производство обшивки бортов и днища
Создание кронштейнов и крепежных элементов
Формование направляющих и стеллажных систем
Изготовление декоративных и защитных элементов
Правильно выполненная гибка обеспечивает не только точность геометрии, но и сохранение прочностных характеристик металла, что критически важно для эксплуатации полуприцепов в сложных дорожных условиях.
Заключение
Гибка металла — это высокотехнологичный процесс, объединяющий в себе знания материаловедения, точные расчеты и современное оборудование. Понимание сущности гибки, методов расчета развертки и правил выбора материалов позволяет оптимизировать производственный процесс и создавать качественные, долговечные детали для полуприцепов.
Внедрение современных листогибочных технологий с ЧПУ и точный расчет параметров гибки обеспечивают предприятиям конкурентные преимущества за счет сокращения времени производства, уменьшения количества брака и создания продукции с высокими эксплуатационными характеристиками.
